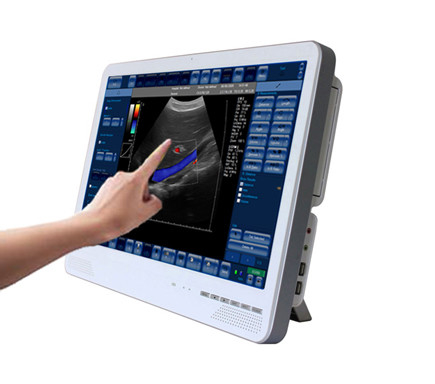

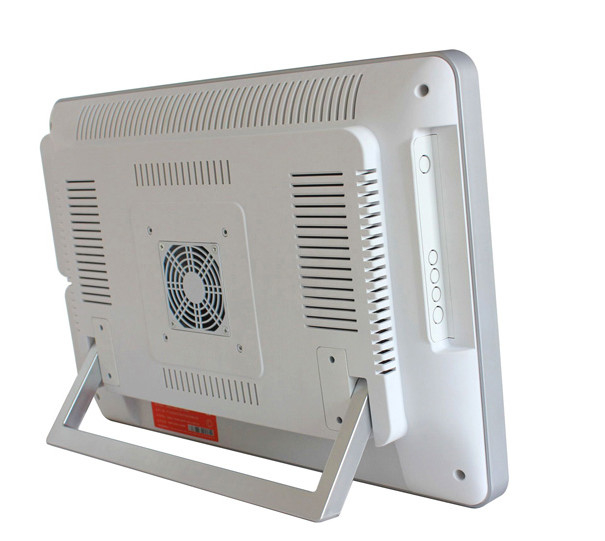

CE belgeli SU-6C Renkli Doppler Ultrason Sistemi(Dokunmatik Ekran)
Özellik:
-22 inç renkli LED Dokunmatik Ekran
-Farklı kullanımlara ve bütçelere uyacak birden fazla prob ile
-Görüntüleme Modu: B, BB, M, CD, PWD, CWD, DirPwr, Pwr
-Yüksek Çözünürlüklü Çoklu Renkli Doppler modu görüntüleme, kardiyak, vasküler erişim ve OB teşhisi için çoğu Doppler görüntülemeyi ve gelişmiş görüntüleme işlemeyi destekler.
- Hacim rekonstrüksiyonu, görselleştirme, segmentasyon ve ölçüm için ek olarak 3D ve panoramik görüntü işleme ile donatılabilir.
-Microsoft ile tüm uygulamaları yükleyip çalıştırabilir mi?Pencereler?PACS verilerine erişmek için ağ araçlarının yanı sıra daha iyi takip için hasta yönetim sistemleri dahil
-Büyük hacimli depolama ve önizleme, sabit disk, USB flash disk, DVD ile kayıtları düzenleme (görüntü, sesli yorumlar, cineloop video)
-Triplex Ekran: Gerçek zamanlı tripleks ekran B/ Renkli Doppler/ Darbeli Spektral Doppler (Sırasıyla Üç TGC ayarlanabilir)
-THI (Doku Harmonik Görüntüleme) teknolojisi: Benek gürültüsünü bastırın, görüntüyü aydınlatın ve görüntü kalitesini iyileştirin
-Tek Tuşla Optimizasyon: Sekiz parametre ayarı için tek tuş, kolay görüntü optimizasyonu.
-Güçlü Ölçüm Yazılımı: Çok yönlü klinik odaklı ölçüm yazılımı paketi
-Görüntü Yönetimi: Çok yönlü görüntü formatı/büyük kapasiteli sinema döngüsü depolama/önizleme/düzenleme
-İnternet üzerinden bakım ve güncelleme yapabilir
-Renkli doppler ultrason tarayıcı ve ofis bilgisayarının entegrasyonu ile yerden tasarruf sağlar ve masa üzerine ya da duvara monte edilebilir.
-Normal bir PC klavyesi ve bir fare veya özel bir ultrason klavyesi ile kontrol edilebilir.
-Genel kullanım dışında, ameliyathane veya ambulanslarda kullanılmak üzere özel takım elbise
-2 prob soketi
Görüntüleme Modları
· B
· S+B
· 4B
· S+M
· M
· B-yönlendirmek
· Bileşik + Yamuk
· Renkli Doppler (CFM)
· Güç Doppler (PDI)
· Yönlü Güç Doppler (DPDI)
· Darbeli Dalga Doppler (PWD)
· B+PWD (Çift Yönlü)
· B+CFM/PDI/DPDI+PWD (Üçlü)
· Yüksek Darbe Tekrarlama Frekansı (HPRF)
· Doku Harmonik Görüntüleme (THI)
ultrason görüntüleme
· ultrason görüntü boyutu: ekran çözünürlüğüne göre otomatik olarak ayarlanabilir
· gri skala: 256
· renk skalası: 256
· 120 fps'ye kadar tam hareket ve tam boyutlu gerçek zamanlı ultrason görüntüleme (seçilen tarama derinliğine, tarama açısına, odak moduna, Yüksek Hat Yoğunluğu ayarına, bilgisayar hızına bağlıdır)
· cineloop kayıt/oynatma: birkaç bin kare (bilgisayarın bellek boyutuna ve tarama moduna bağlıdır)
· yakınlaştırma modu: tüm modlarda (Tarama, Dondurma, B, B+B, 4B, Doppler modları, M-zoom, cineloop vb.) %60 ila %600 arası
· kare hızını en üst düzeye çıkarmak için görüntüleme alanı değişkeni: 6 adım
· küçük resim modu: 32 görüntüye kadar
· "Dondur" modu
· "Otomatik Dondur" modu
Tarama Yöntemi
· elektronik lineer
· elektronik dışbükey
· elektronik mikrokonveks
· tarama derinliği: 2-30 cm
dönüştürücüler
· dışbükey, mikro dışbükey, doğrusal, transvajinal
o 2,0 MHz'den 12,0 MHz'e
o çoklu frekans
· otomatik dönüştürücü tanıma
Renkli Doppler
· PRF değişkeni: 0,5-10 kHz
· duvar filtresi ayarları: 3 adım (%5, %10, %15 PRF)
· kazanç kontrolü: 50 dB
· lineer dönüştürücüler için açı yönlendirmesi: ±10°
· gerçek zamanlı uzamsal filtre: 4 değer
· CFM paleti: 10 harita
· PDI paleti: 11 harita
· B/Renk önceliği kontrolü
· renk eşiği kontrolü
· CFM temel kontrol
· Doppler frekans seçimi: 2 frekans / her dönüştürücü
· renk çerçevesi ortalaması: 8 değer
· Şeffaf Renk Eşleme (TCM): 10 değer
Otomatik Görüntü Optimizasyonu
· tek tıklamayla otomatik ayarlama:
o B-image: kazanç, dinamik aralık, TGC kaydırıcıları
o Renkli Doppler: CFM/PDI/DPDI kazancı
o Darbeli Dalgalı Doppler: taban çizgisi, ters çevirme, PRF
Darbeli Dalga Doppler
· PRF değişkeni: 1-15 kHz
· duvar filtresi ayarları: 16 adım (%2,5-%20 PRF)
· kazanç kontrolü: 50 dB
· lineer dönüştürücüler için açı yönlendirmesi: ±10°
· Spektrum parametrelerinin otomatik hesaplanması ile gerçek zamanlı izleme hattı
· stereo ses: ses kontrolü
· PWD paleti: 12 harita
· Doppler frekans seçimi: 2 frekans / her dönüştürücü
odaklama
- dijital iletim odaklama
- çoklu odak modu:
- verici/alıcı odaklama
- programlanabilir odak alanı ön ayarları
- dinamik odak modu:
- değişken odak iletmek
- dinamik alma odağı
İşleme
- Daha iyi çözünürlük için Yüksek Hat Yoğunluğu tarama modu
- TGC Kontrolü, 5-10 kaydırıcı (özelleştirilebilir) 40 dB
- dinamik aralık: 120 dB, 8 değer
- genel kazanç kontrolü
- M - modu süpürme hızı kontrolü
- akustik güç kontrolü
- değişken çerçeve ortalaması
- parlaklık, kontrast
- gelişmiş gama kontrolü: 8 sabit eğri, 8 kullanıcı tanımlı (özel)
- tarama yönü, döndürme, yukarı-aşağı kontrolleri
- negatif / pozitif kontrol
- çift doğrusal enterpolasyon
- yankı geliştirme kontrolü
- gürültü engelleme işlevi
- benek azaltma ve yapı iyileştirme PureView: 8 algoritma
Fonksiyonlar
- fare / hareket topu / klavye işlemi
- dönüştürücü konum göstergeli anatomik simgeler
- İnternet üzerinden resim veya video eki ile doğrudan e-posta gönderme
- DICOM dosyası sunucuya gönderme
- sistem yazıcısında yazdırma
- klinik olarak spesifik görüntüleme için sınırsız programlanabilir ön ayar
- Bilgisayar görüntü adaptörü aracılığıyla TV çıkışı
Dosya formatları
- resim ve video kaydet / yükle
- AVI
- JPG
- BMP
- PNG
- TIF
- DCM (DICOM sıkıştırılmamış)
- DCM (DICOM-JPEG RGB/YBR)
- DCM (DICOM-JPEG RGB/YBR Video)
- TPD (Resim Verileri)
- TVD (Video Verisi)
DICOM
- Doğrulama SCU
- Modalite İş Listesi (MWL) SCU
- Yöntem Gerçekleştirilen Prosedür Adımı (MPPS) SCU
- SCU'yu saklayın (görüntüler, sinemalar)
- Yazdırma SCU'su (gri tonlamalı, renkli)
Arayüz Özelleştirme
- yazılım arayüzü için önceden tanımlanmış dış görünüm şemaları seti
- önceden tanımlanmış düğme görüntüleri seti
- Çoklu dil desteği, diller:
- Çince
- ingilizce
- Almanca
- İtalyan
- Koreli
- litvanyaca
- Macar
- Lehçe
- Rumence
- Rusça
- İspanyol
- B+M, B+PW yerleşim konumu, boyut
- ultrason alan boyutu
- yazı Boyutu
Genel Ölçümler ve Hesaplamalar
- B ve Renkli Doppler modu genel ölçümleri ve hesaplamaları
- Mesafe
- Uzunluk (yöntem: 1 iz)
- Alan, Çevre (yöntemler: 1 elips, 1 iz, 1 mesafe)
- Hacim (yöntemler: 1 mesafe, 2 mesafe, 3 mesafe, 1 elips)
- Açı (yöntem: 2 mesafe, 3 mesafe)
- Darlık % (yöntem: 2 mesafe, 2 elips veya iz alanı)
- A/B Oranı (yöntemler: 2 mesafe, 2 elips veya iz alanı, 2 elips veya iz çevresi)
- M modu genel ölçümler ve hesaplamalar
- Mesafe, Zaman, Hız
- Nabız (yöntemler: 1 vuruş, 2 vuruş)
- Darlık % (yöntem: 2 mesafe)
- A/B Oranı (yöntem: 2 mesafe, 2 kez, 2 hız)
- PW modu genel ölçümleri ve hesaplamaları
- Tek nokta PW ölçümleri ve hesaplamaları:
- İki noktalı PW ölçümleri ve hesaplamaları:
- hız farkı
- Basınç Gradyanları (PG) farkı
- Zaman aralığı
- Hızlanma
- Direnç İndeksi (RI)
- Nabız (yöntemler: 1 vuruş, 2 vuruş)
- Hız minimum ve maksimum
- Basınç Gradyanı (PG) minimum ve maksimum
- İz tabanlı PW ölçümleri ve hesaplamaları:
- İzleme Süresi
- İzleme Hızı min, maks, ortalama
- İz Basınç Gradyan (PG) min, maks, ortalama
- Hız Zaman İntegrali (VTI)
- Nabız İndeksi (PI)
- Tek noktalı PW ölçümlerinin A/B Oranları:
- Hızlar A/B Oranı
- Basınç Gradyanları (PG) A/B Oranı
- İki noktalı PW ölçümlerinin A/B Oranları:
- Hız farkları A/B Oranı
- Basınç Gradyanı (PG) farklılıkları A/B Oranı
- Zaman farklılıkları A/B Oranı
- Hızlanma A/B Oranı
- Direnç İndeksleri A/B Oranı
- İz tabanlı PW ölçümlerinin A/B Oranları:
- Hız, A/B Oranı anlamına gelir
- Basınç Gradyanı (PG), A/B Oranı anlamına gelir
- Pulsatilite İndeksleri A/B Oranı
- Hız Zaman İntegralleri A/B Oranı
PW modu İnsan Kardiyolojisi ölçümleri ve hesaplamaları
- Sol Ventrikül: LVOT Diam, LVOT VTI, LVOT Vmax, SV (Atım Hacmi), SI (Atım Hacmi İndeksi), CO (Kardiyak Debi), CI (Kardiyak İndeksi), dP:dt (Delta Basıncı: Delta Süresi), MPI ( Sol Ventrikül Miyokardiyal Performans İndeksi)
- Mitral Kapak: MVA(PHT) (Yarı Basınç Süresi kullanılarak Mitral Kapak Alanı), Süreklilik Denklemi kullanılarak MVA (LVOT Çapı, MV VTI; LVOT Çapı, MV Vmax), dP:dt, E/A oranı
- Aortik Valf: Süreklilik Denklemi (LVOT Diam, AV VTI; LVOT Diam, AV Vmax), AVI (Aortik Valf İndeksi), DPI (Boyutsuz Performans İndeksi), AV PHT (Aortik Valf Basıncı Yarı Zamanı) kullanılarak AVA (Aortik Valf Alanı)
- Sağ Ventrikül: RVOT Diam, RVOT VTI, RVOT Vmax, dP:dt, RV MPI (Sağ Ventrikül Miyokardiyal Performans İndeksi), MPAP (Ortalama Pulmoner Arter Basıncı)
- Triküspit Valf: Süreklilik Denklemini (RVOT Diam, TV VTI; RVOT Diam, TV Vmax) kullanan TVA (Triküspit Valf Alanı);TV E/A oranı, TV PHT
- Pulmonik Valf: Süreklilik Denklemi (RVOT Diam, PV VTI; RVOT Diam, PV Vmax), PVI (Pulmonik Valf İndeksi), DPI (Boyutsuz Performans İndeksi), PV PHT (Pulmonik Valf Basıncı Yarı Zamanı) kullanılarak PVA (Pulmonik Valf Alanı)
- Pulmoner Damar;Hepatik Damar
- Şantlar: Qp:Qs (Pulmoner-Sistemik Akış Oranı)
İnsan Ölçümleri ve Hesaplama Paketleri
- İnsan Genel hesaplamaları paketi
- Ölçümler: farklı modların (B, M, PW) genel ölçümleriyle aynı
- Hesaplamalar: Boy ve Kilo ile BSA, Ağırlık ile BSA, Kalça Açıları (α, β), Femur Başı Kapsama (FHC)
- PW modu hesaplamaları: HR, Akış Alanı kullanılarak SV, Akış Çapı kullanılarak SV, SI, CO, CI, Süreklilik Denklemi kullanılarak Alan hesaplaması (yöntemler: Alan ve VTI, Alan ve Hız, Çap ve VTI, Çap ve Hız, Hız Oranı (S) /D, D/S), dP:dt, Akış Hacmi (yöntem: Çap, Alan), PHT, MVA
- İnsan Doğum / Jinekoloji (OB / GYN) hesaplama paketi
- Ölçümler: LMP (takvimden girilmiş veya girilmiş), AC, BPD, FL, HC, FTA, AAPD, ATD, TAPD, TTD, CRL, GS, HL, TL, UL, OFD, BOD, Cereb, Clav, Rad, AFI, FHR
- Tahmini doğum tarihi (EDD) hesaplamaları: EDD(LMP), EDD(GA), EDD(AUA)
- Oranlar: FL / AC, FL / HC, FL / BPD, HC / AC, CI
- Tahmini Fetal Ağırlık (EFW) hesaplamaları: EFW(AC), EFW(AC,BPD), EFW(AC,FL), EFW(AC,HC), EFW(AC,HC,BPD), EFW(FL), EFW( AC,FL,HC), EFW(AC,BPD,FL), EFW(AC,BPD,FL,HC), EFW(BPD,FL,FTA), EFW(BPD,ATD), EFW(BPD,TTD), EFW(BPD,TAPD,TTD), EFW(BPD,FL,TAPD,TTD)
- Ortalama EFW'nin hesaplanması için seçilen EFW değerleri kullanılır
- Gebelik Yaşı (GA) hesaplamaları: GA(AC), GA(BPD), GA(CRL), GA(FL), GA(GS), GA(HC), GA(HL), GA(OFD), GA(TL ), GA(UL), GA(HC/AC), GA(FTA),GA(ATD), GA(TAPD), GA(TTD), GA(BOD), GA(Cereb), GA(Clav)
- Fetal Büyüme tahmini (eğilim): AC(GA), BPD(GA), CRL(GA), FL(GA), GS(GA), HC(GA), HL(GA), OFD(GA), TL(GA ), UL(GA), [FL/AC](GA), [FL/HC](GA), [HC/AC](GA), EFW(GA), AAPD(GA), ATD(GA), TAPD (GA), TTD(GA), BOD(GA), Cereb(GA), Rad(GA), Clav(GA), AFI(GA), FHR(GA)
- Seçilen Büyüme Tabloları, Fetal Büyüme Eğrileri olarak görselleştirilir
- Yazılım, sınırsız sayıda kullanıcı tanımlı Büyüme Tablosunu destekler
- İnsan Jinekolojisi (GYN)
- Ölçümler: uzunluk, yükseklik, uterus genişliği, serviks, yumurtalıklar, böbrekler, foliküller
- Hesaplamalar: rahim, serviks, yumurtalıklar, böbrekler, folikül hacimleri
- İnsan Karın muayenesi ölçümleri ve hesaplamaları
- Karaciğer: Hacim (CC, AP, LL çapları)
- Safra kesesi: Hacim, Duvar Kalınlığı, Ekstrahepatik Safra Kanalı (EBD), Ortak Safra Kanalı (CBD), Ortak Hepatik Kanal (CHD)
- Pankreas: Baş Çapı, Gövde Çapı, Kuyruk Çapı, Pankreas Kanalı Başı, Pankreas Kanalı Gövdesi
- Dalak: Hacim (uzunluk, genişlik, kalınlık)
- Gastrointestinal Sistem: Ek Duvar Kalınlığı, Ek Çapı, Bağırsak Duvar Kalınlığı (Mide, İnce Bağırsak, Kalın Bağırsakta)
- İdrar Kesesi: Hacim (uzunluk, yükseklik, genişlik)
- Sağ / Sol Böbrek: Hacim (uzunluk, yükseklik, genişlik), Pelvis Çapı
- İnsan Ürolojisi
- Ölçümler: uzunluk, yükseklik, böbreklerin genişliği, mesane, prostat, testisler
- Hesaplamalar: böbrek, mesane, prostat, testis hacimleri;RUV (Artık İdrar Hacmi)
- İnsan Endokrinolojisi
- Ölçümler: tiroid loblarının uzunluğu, genişliği, kalınlığı
- Hesaplamalar: hacimler tiroid lobları;tiroid hacmi
- İnsan Damar muayenesi ölçümleri ve hesaplamaları
- Sol (sağ) Subklavyen, CCA (Ortak Karotid Arter), Ampul, ICA (Internal Karotid Arter), ECA (External Karotid Arter), Vertebral damarlar proksimal, orta, distalde mesafe ve alan bazlı darlık hesaplamaları
- Her damar ve konum için PSV/EDV (Pik Sistol Hızı / Diyastol Sonu Hızı) oranları
- Hız oranları ICA PSV/CCA PSV, ICA EDV/CCA EDV, ICA PSV/CCA EDV, ECA PSV/CCA PSV, ECA EDV/CCA EDV, ECA PSV/CCA EDV Rt.(Teğmen) Prox.(Orta, Dist.) konumları
- İnsan Kardiyolojisi
- Yazılım aşağıdaki Sol Ventrikül, Aort Valfi, Sol Atriyal ölçümlerini destekler: IVSd (Interventriküler Septal Kalınlık, diyastol), LVIDd (Sol Ventrikül İç Çapı, diyastol), LVPWd (Sol Ventrikül Arka Duvar Kalınlığı, diyastol), AOd (Aort Kökü Boyutu) , diyastol), IVS'ler (İnterventriküler Septal Kalınlık, sistol), LVID'ler (Sol Ventrikül İç Çapı, sistol), LVPW'ler (Sol Ventrikül Arka Duvar Kalınlığı, sistol), LAD'ler (Sol Atriyal Boyut, sistol).
- Hesaplamalar: HR (Kalp Atış Hızı), BSA (Vücut yüzey Alanı), Sol ventrikül hacmi (yöntemler: Küp, Teichholz, Gibson, Simpson'ın LVAM-LVAP'si, Simpson'ın tek düzlemi, Simpson'ın çift düzlemi, Bullet, Elipsoid tek düzlem, Elipsoid çift düzlem), SV (Atım Hacmi), SI (Atım Hacmi İndeksi), EF (Ejeksiyon Fraksiyonu), CO (Kardiyak Debi), CI (Kardiyak İndeksi), STIVS (İnterventriküler Kısalma), FS (Fraksiyonel Kısalma), STPW (Arka Duvar Kısalması), LVM (Sol Ventrikül Kardiyak Kitlesi), CMI (Kardiyak Kitle İndeksi), LA/AO Oranı
İnsan/Veteriner OB Gyn paketleri: yazılım, sınırsız sayıda kullanıcı tanımlı GA tablosunu destekler, seçilen GA değerleri, Ortalama GA'nın (Ortalama Ultrason Yaşı - AUA) hesaplanması için kullanılır.
İnsan/Veteriner Kardiyoloji ölçüm paketi, uygun ölçümlerin nerede ve nasıl yapılması gerektiğini gösteren ipucu görüntülerini otomatik olarak görüntüler.
Veteriner Hesaplama Paketleri
- Köpek OB'si
- Ölçümler: GS, CRL, HD, BD
- Gebelik Yaşı (GA) hesaplamaları: GA(BD), GA(CRL), GA(GS), GA(HD)
- kedi OB
- Ölçümler: HD, BD
- Gebelik Yaşı (GA) hesaplamaları: GA(BD), GA(HD)
- küçükbaş OB
- Ölçümler: CRL
- Gebelik Yaşı (GA) hesaplamaları: GA(CRL)
- sığır OB
- Ölçümler: BD, CRL, HD, UD
- Gebelik Yaşı (GA) hesaplamaları: GA(BD), GA(CRL), GA(HD), GA(UD)
Veteriner Hesaplama Paketleri
- at OB
- Ölçümler: AOD, BPD, CRL, EOD, GS
- Gebelik Yaşı (GA) hesaplamaları: GA(AOD), GA(BPD), GA(CRL), GA(EOD), GA(GS)
- lama OB
- Ölçümler: BPD
- Gebelik Yaşı (GA) hesaplamaları: GA(BPD)
- keçi OB
- Ölçümler: BPD
- Gebelik Yaşı (GA) hesaplamaları: Farklı türler için GA(BPD)
- Hayvan Kardiyolojisi
- Sol Ventrikül, Aort Valfi, Sol Atriyal ölçümler: IVSd, LVIDd, LVPWd, AOd, IVSs, LVIDs, LVPWs, LADs, ET
- Hesaplamalar: HR, LV hacmi (Cubed, Teichholz, Gibson), SV, EF, CO, STIVS, FS, STPW, LA/AO, VCF
Standart konfigürasyon:
-1 birim barındır
-Dışbükey prob 1 adet
-Lienar veya Transvajinal prob 1 adet
-Bilgisayar klavyesi 1 adet
İsteğe bağlı:
Doğrusal, Trans-vajinal, Mikro-dışbükey, Araba, Yazıcı
