Sınıf I Hastane Acil Durum Ekipmanları Tavan Çalışma Lambası 80000Lux 160000 lux
İlgili kişi : JUCCY
Telefon numarası : 0086-17717698563
Naber : +8617717698563
| Min sipariş miktarı : | 1 BİLGİSAYAR | Fiyat : | $1999.00 - $2,999.00/Sets |
|---|---|---|---|
| Ambalaj bilgileri : | STANDART PAKETLEME | Teslim süresi : | yaklaşık 5 gün |
| Ödeme koşulları : | T/T, Western Union, Payoneer | Yetenek temini : | Ayda 5000 Set/Set Dijital foropter |
| Menşe yeri: | Çin | Marka adı: | SUCE |
|---|---|---|---|
| Sertifika: | CE,ISO13485 | Model numarası: | VT003 |
|
Detay Bilgi |
|||

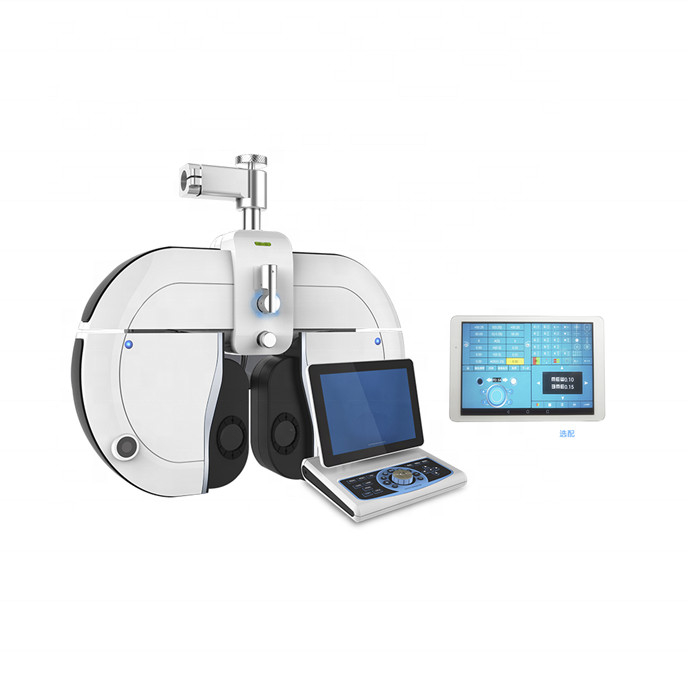

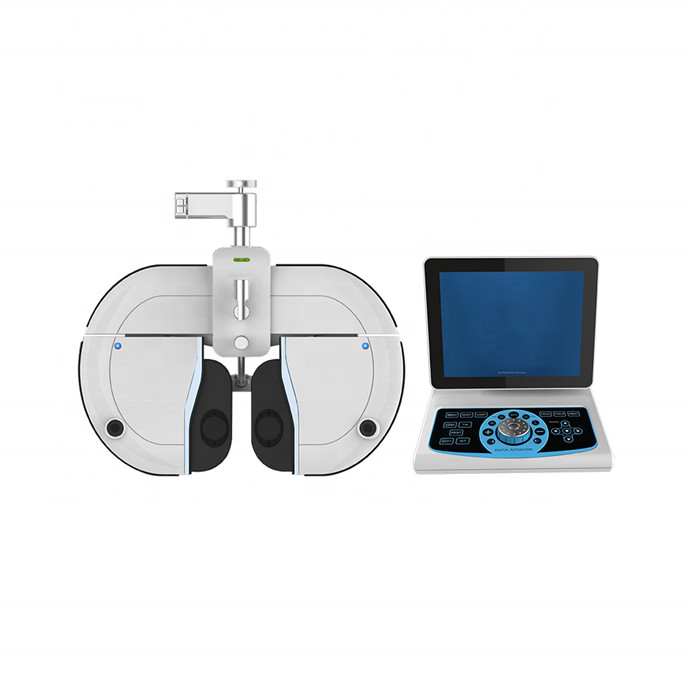

| Kalem: | dijital foropter | küre:: | -29.00~+26.75D(adım:0.25D/0.5D/1D/2D/3D) |
|---|---|---|---|
| silindir:: | 0,00~8,75D (adım:0,25D/0,5D/1D/2D/3D) | Silindir Eksenel:: | 0~180°(adım:0.25D/0.5D/1D/2D/3D) |
| Çalışma Mesafesi:: | 35~70cm(adım:5cm) | Oftalmoskop:: | +1.5D,+2.0D(ölçüm mesafesi67cm,50cm) |
| Maddox:: | Sağ(kırmızı/ufuk),sol(kırmızı/dikey) | Kırmızı ve yeşil mercek:: | Sağ kırmızı, sol (yeşil) |
| sertifika: | CE ISO | Garanti: | 2 yıl |
Ürün Açıklaması
|
Teknik parametre
|
|
|
|
Ölçüm aralığı
|
|
|
|
küre:
|
-29.00~+26.75 D(adım:0.12D/0.25D/0.5D/1D/2D/3D)
|
|
|
silindir:
|
0,00~8,75D (adım:0,25D/0,5D/1D/2D/3D)
|
|
|
Silindir ekseni:
|
0~180°(adım : 1/5/15/30/45°)
|
|
|
PD:
|
Uzak : 48~80mm Yakın : 45~75mm (adım:0.5/1.0mm)
|
|
|
çalışma mesafesi:
|
35~70 cm (adım: 5 cm )
|
|
|
Prizma:
|
0~20Δ(adım 0.1Δ/0.2Δ/0.5Δ/1Δ/2Δ)
|
|
|
Jackson çapraz silindir:
|
Jackson çapraz silindir 0.25D Jackson çapraz silindir 0.50D
|
|
|
Çift çapraz silindir (ayırma prizması)
|
+1.5D,+2.0D(ölçüm mesafesi67cm,50cm)
|
|
|
Oftalmoskop:
|
+1.5D,+2.0D(ölçüm mesafesi 67cm, 50cm)
|
|
|
Ebat ve ağırlık
|
|
|
|

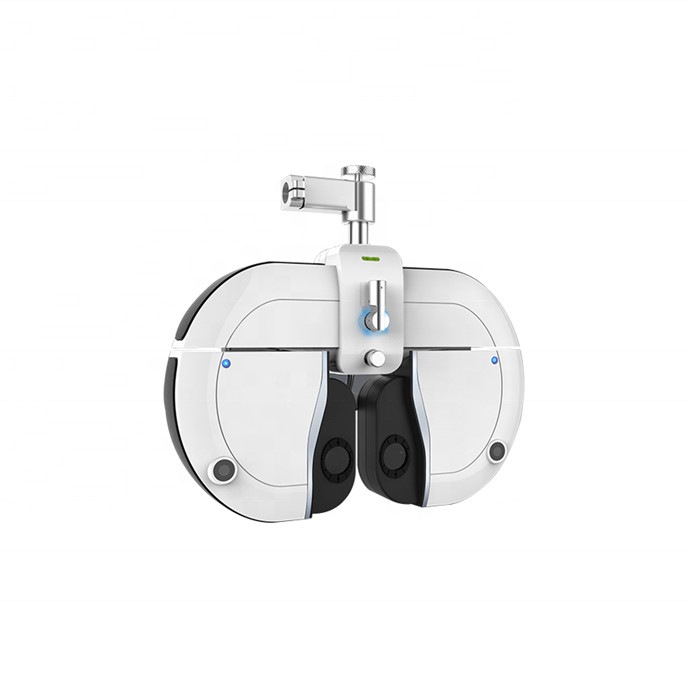

Ana motorun gövdesi:
|
362(G)×83(D)×299(Y)mm , 3.5kg
|
|
|

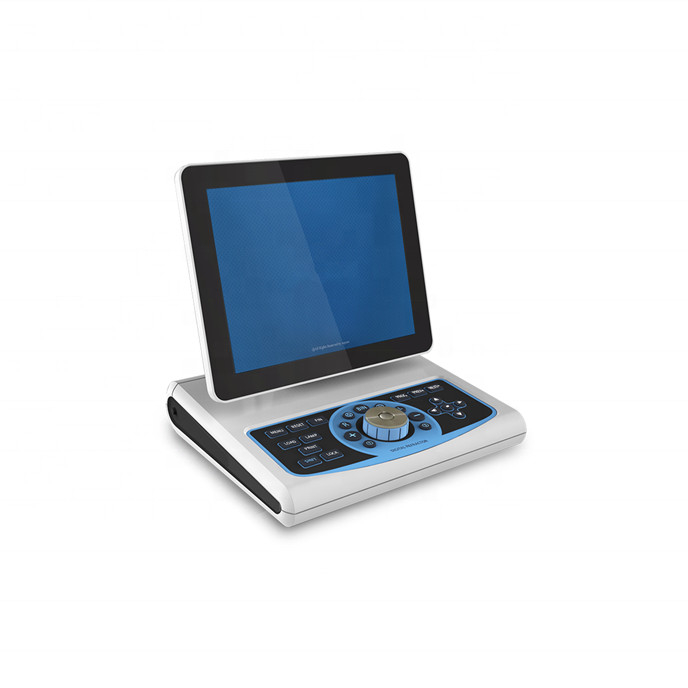

Tuş takımı:
|
215(G)×230(D)×226(Y)mm , 1.5kg
|
|
|
Bağlantı kutusu:
|
266(G)×72(D)×240(Y)mm, 1,3kg
|
|
|
Paket Boyutu:
|
600(G)×440(D)×600(Y)mm
|
|
|
Voltaj:
|
AC 100~240V, 50/60Hz
|
|
|
Güç:
|
90VA
|
|
|
yardımcı lens
|
|
|
|
İğne deliği merceği:
|
Φ1mm
|
|
|
Maddox
|
Sağ göz (ufuk), sol göz (dikey)
|
|
|
Kırmızı ve yeşil mercek:
|
Sağ göz (kırmızı), sol göz (yeşil)
|
|
|
Polaroid:
|
Sağ göz(135°, 45°), sol göz (45°, 135°)
|
|
|
Ayırma prizması:
|
Sağ göz(6ΔBU), Sol göz(10ΔBI)
|
|
|
Katı üst kiazmatik silindir:
|
Jackson çapraz silindir±0.50D , Eksen sabitleme90°
|
|
|
Görsel derece:
|
32°
|
|
